Praktikum VI Membuat Jaringan Virtual Local Area Network

Di Susun oleh Kelompok T

Ibnu Bilal Marta Prawira    : 064001800011

Rifaldo Yandi                     : 064001800019
Rindean                             : 064001400000

Farhan Fadhlurrahman      :064001600009

TEKNIK INFORMATIKA

FAKULTAS TEKNOLOGI INDUSTRI

UNIVERSITAS TRISAKTI

2019

Tujuan

                  Laporan ini dibuat untuk menyelesaikan praktikum enam matakuliah Jaringan Komputer. Selain itu, hal ini juga beguna sebagai panduan umum dalam membuktikan percobaan jaringan Inter Virtual Local Area Network.

Teori Percobaan

    Virtual LAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.

    Agar komputer yang berbeda VLAN dapat terkoneksi maka dibutuhkan perangkat layer 3 yaitu router. Persyaratan router yang dapat dipakai untuk routing VLAN adalah router tersebut harus bisa dibuat trunking ke switch. Oleh karena itu, router-nya harus tersedia interfacefastethernet, selain itu IOS untuk router tersebut juga harus mendukung trunking. Cirinya adalah interface-nya bisa dibuat subinterface, dan mendukung enkapsulasi ISL serta DOT1Q. Inter-VLAN routing adalah proses mem-forward traffic network dari satu VLAN ke VLAN lain menggunakan router. VLAN diasosiasikan dengan ip subnet yang unik pada network. Konfigurasi subnet akan memfasilitasi proses routing pada lingkungan beberapa VLAN. Ketika kita menggunakan router untuk memfasilitasi inter-VLANrouting, interface pada router dapat dihubungkan dengan VLAN yang berbeda. Setiapdevice pada VLAN tersebut mengirimkan traffic melalui router untuk mencapai VLAN lain.

CARA PERCOBAAN

1. Pasang 1 router, 1 switch dan  6 pc. Lalu sambungkan dengan kabel automatic

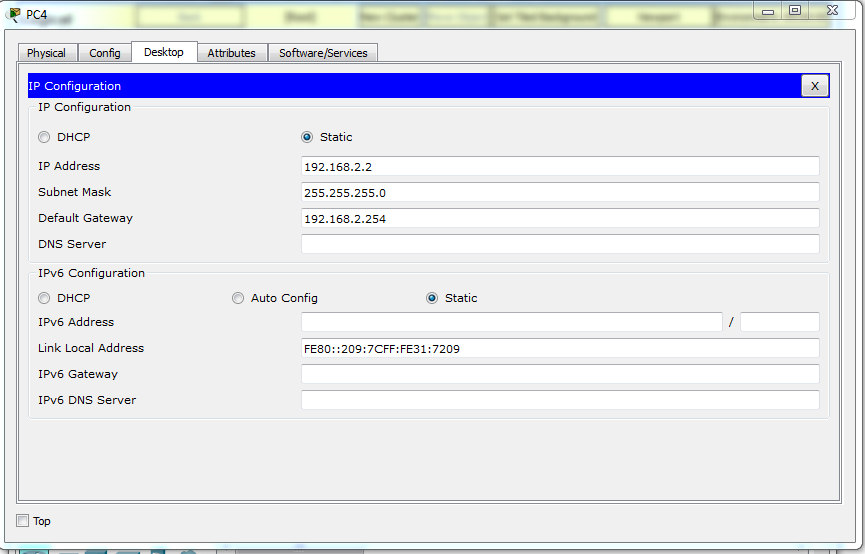

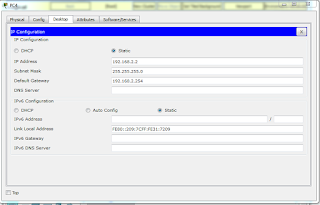

2. Setting ip adress Subnet mask dan gateaway pada tiap pc
3.
















3. Setting cli pada router, seperti gambar di bawah ini

4. Lalu setting VLAN database pada switch

vlan number : 100        vlan number : 200

vlan name : TIF        vlan name :SI

5. Masih pada swicth, buka file klik fastEthernet 0/1 (router – swicth), dan pilih trunk.

6. Untuk fastEthernet 0/2 sampai 0/4 (swicth – pc), pilih access (TIF 100)

7. Untuk fastEthernet 0/5 sampai 0/7 (swicth – pc), pilih access (SI 200)

8. Pada percobaan pertama ketika mengirim oesan gagal namun untuk seterusnya berhasil

KESIMPULAN

        Dengan dilakukannya praktikum jaringan InetVLAN ini, kita dapat mengetahui dan memahami konfigurasi dan panduan umum untuk membuat jaringan InterVLAN dalam Cisco Packet Tracer. Hal tersebut sangat bermanfaat bagi kita yang ingin mencoba membuat VLAN.

Praktikum V Membuat Jaringan Virtual Local Area Network

Di Susun oleh Kelompok T

Ibnu Bilal Marta Prawira    : 064001800011

Rifaldo Yandi                     : 064001800019
Rindean                             : 064001400000

Farhan Fadhlurrahman      :064001600009

TEKNIK INFORMATIKA

FAKULTAS TEKNOLOGI INDUSTRI

UNIVERSITAS TRISAKTI

2019

I.            JUDUL PRAKTIKUM     : Jaringan VLAN

II.      TUJUAN PRAKTIKUM   : Laporan ini dibuat untuk menyelesaikan praktikum lima
                                             matakuliah Jaringan Komputer. Selain itu, hal ini juga beguna
                                             sebagai panduan umum dalam membuktikan percobaan
                                             jaringan Virtual Local Area Network.

III.    ELEMEN KOMPETENSI :

1.      Deskripsi                       : Mensetting  VLAN

2.      Kompetensi Dasar         : Melakukan pengecekan paket data pada VLAN

Pertanyaan

1.      Apakah yang dimaksud dengan VLAN?

                   VLAN (Virtual Local Network) merupakan pengembangan dari LAN. VLAN adalah suatu model jaringan mirip LAN namun tidak terbatas pada lokasi fisik. Oleh karena itu jaringan ini dapat dikonfigurasi secara virtual tidak bergantung pada lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation. Alat yang menjadi kunci utama sehingga jaringan dapat dikonfigurasi secara logic adalah switched.

2.      Bagaimanakah VLAN diimplementasikan?

                  Implementasi VLAN sebagai alternatif untuk mengurangi broadcast pada jaringan. VLAN diklasifikasikan berdasarkan metode(tipe) yang digunakan untuk mengklasifikasikannya, baik menggunakan port, MAC address dan sebagainya. Semua informasi yang mengandung penandaan atau pengalamatan suatu VLAN disimpan dalam suatu database(tabel), jika pendaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan VLAN. Untuk mengaturnya maka biasanya digunakan switch/brigde yang manageable atau yang bisa di atur. Switch/brigde inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama. Switch /bridge memiliki informasi yang sama. Switch akan menentukan kemana data-data akan diteruskan dan sebagainya., atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat atau menandai suatu VLAN berdasarkan workstation yang didalamnya untuk menghubungkan antar VLAN dibutuhkan router.



      Teori Singkat            Virtual merupakan sekelompok perangkat pada satu LAN atau lebih yang
dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.



      Cara Percobaan

            1.      Hubungkan 5 pc dengan 3 switch seperti gambar di bawah ini.

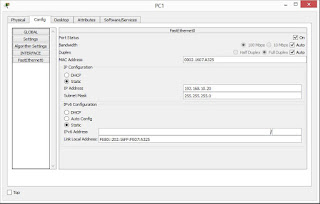

           2.      Ketikkan IP address pada masing-masing PC seperti ini :

                 Pc 0 : 192.168.10.20     Pc 1 : 192.168.20.21    Pc 2 : 192.168.30.22           Pc 3 : 192.168.10.23    Pc 4 : 192.168.20.24    Pc 5 : 192.168.30.25

      3. Setelah melakukan pensettingan IP pada Pc. Klik Switch0 – config – VLAN database. Pada                 kolom VLAN number dan VLAN name isikan dengan :

          VLAN number : 10                 VLAN number : 20          VLAN number : 30

          VLAN name : mahasiswa1     VLAN name : dosen1      VLAN name : trisaktiA    Lalu klik Add jika sudah mengetikkan VLAN database pada switch0.

           4. Lakukan hal sama pada switch1. Pilih config-VLAN database.

               VLAN number : 10                VLAN number : 20            VLAN number : 30

               VLAN name : mahasiswa2    VLAN name : dosen2        VLAN name : trisaktiB

               Lalu pilih Add setelah memasukkan VLAN number dan VLAN name.

           5. Lakukan hal sama pada switch1. Pilih config-VLAN database.

               VLAN number : 10        VLAN number : 20        VLAN number : 30

               VLAN name : mahasiswa3    VLAN name : dosen3        VLAN name : trisaktiC

               Lalu pilih Add setelah memasukkan VLAN number dan VLAN name.

           6. Klik kembali switch0. Pilih confic – FastEthernet 0/1 dan FastEthernet 0/4 pada kolom access
        di ubah menjadi Trunk. Sedangkan untuk Fastethernet 0/2 dan FastEthernet 0/3 tidak usah
        diubah.

           7. Klik switch1. Pilih confi lalu FastEthernet 0/1, FastEthetnet 0/2, dan FastEthernet 0/4 pada
         kolom access diubah menjadi Trunk. Dan pada FastEthernet 0/3 tidak perlu diubah.

           8. Klik switch2. Pilih config lalu Fastethernet 0/1 pada kolom access diubah menjadi trunk dan
         untuk lainnya tidak perlu diubah.

           9. Klik switch0 – pilih CLI. Lalu ketikkan exit (lalu enter) lakukan hal ini 2 kali. Setelah itu
         ketikkan show vlan brief.

           10. Setelah mensetting semuanya. Maka dapat dilakukan pengecekkan paket data yang dikirim
           apakah berhasil atau tidak. Dengan cara mengirimkan paket data dari satu pc ke pc lainnya.

      IV.  Kesimpulan

Dengan dilakukannya praktikum jaringan VLAN ini, kita dapat mengetahui dan memahami konfigurasi dan panduan umum untuk membuat jaringan VLAN dalam Cisco Packet Tracer. Hal tersebut sangat bermanfaat bagi kita yang ingin mencoba membuat VLAN.
