Praktikum XII Cisco Discovery Protocol

Di Susun oleh Kelompok T

Ibnu Bilal Marta Prawira    : 064001800011

Rifaldo Yandi                     : 064001800019
Rindean                             : 064001400000

Farhan Fadhlurrahman      :064001600009

TEKNIK INFORMATIKA

FAKULTAS TEKNOLOGI INDUSTRI

UNIVERSITAS TRISAKTI

2019

Teori Percobaan

Cisco Discovery Protocol (CDP) adalah tool yang berguna untuk mengatasi incomplete atau innaccurate netwrok. CDP adalah media dan protocol independent, CDP hanya menampilkan informasi tentang koneksi perangkat cisco yang terhubung langsung.

CARA PERCOBAAN

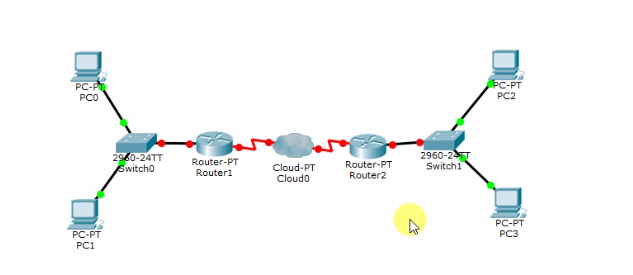

1. Siapkan topologinya

2. Pengaturan CLI di Swith0.

ketik :

Switch>en

Switch#conf t

Switch(config)#do sh cdp

3. Pengaturan CLI di Swith2.

ketik :

Switch>en

Switch#conf t

Switch(config)#cdp run

Switch(config)#int ran fa0/1-2

Switch(config-if-range)#cdp enable

Switch(config-if-range)#do sh cdp

3. Buka CLI pada Swith2.

Untuk melihat perangkat tetangga ketik :

Switch#sh dcp neighbors

Kesimpulan

Cisco Discovery Protocol (CDP) adalah tool yang berguna untuk mengatasi incomplete atau innaccurate netwrok. CDP adalah media dan protocol independent, CDP hanya menampilkan informasi tentang koneksi perangkat cisco yang terhubung langsung.

CDP mengirimkan type length values (TLVs) untuk memberikan informasi tentang masing-masing device CDP. Perintah Show CDP neighbors memberikan informasi mengenai :

1. ID dari device

2. Interface local

3. Holdtime

4. Kapasitas

5. Platform

6. Port ID

Dan informasi TLVs yang hanya terdapat di CDPv2 adalah :

1. Domain name VTP management

2. Native VLAN

3. Full atau half duplex
